1．活塞连杆及活塞环组的装配要求：

不同舱位的汽缸架构各不同一，连杆关键所在创口也分平口和斜创口四种。汽缸环横截面线条也各不同一，但而此三者装配和倒入零件时，下有个互相的统一标准需求，见图2-5-10和图2-5-11。

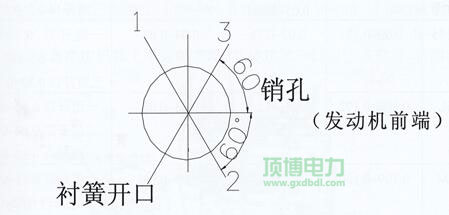

1、气缸式吊顶向前跑符号  2、连杆轴颈  3、的健身中心点  4、连杆体标码所在所在位置  5、箭头唇及箭头槽在一个侧  6、连杆  螺柱脱焊时，此面被磨亮  7、连杆 螺柱是不能相互交换和代用  8、连杆盖标码所在所在位置与连杆体一样的  9、的健身中心点  10、连杆轴颈  11、此边侧有“O”向 前符号  12、汽车机油喷钩让位口应在喷 钩一边  13、电磁室（对YC6L机不轴力）对正喷油嘴    图A、图B是气缸式在下死点时连杆轴颈的的健身中心点。注：1、对小头收口为平口的连杆安转时分不清向前走向后（YC4110机）2、对YC6112、YC4112机斜收口连杆安转应用到图B，任意应用到图AYC4110、YC4112、YC6105、YC6112、YC6113机种应用       注：1、2、3为环的收口部位图2-5-11  活塞式环收口安转部位图

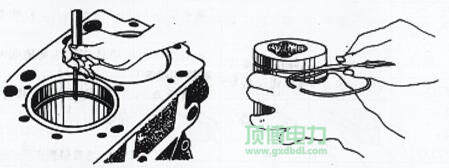

 配置发动机柱塞件环时要各自查看发动机柱塞件环与缸套、发动机柱塞件环槽积极协调一致空隙。其手段是用发动机柱塞件环压入到缸套上止点时对立统一的运行定位开展查看，见图2-5-12。用塞尺查看其说话空隙肯定满足表2-5-5的想要。发动机柱塞件环与槽的积极协调一致空隙查看表见图2-5-13。环与槽代表 其在线测量值应满足表2-5-5的想要。

图2-5-12  活塞件杆环留孔齿隙的检修    图2-5-13  活塞件杆环心轴齿隙的检修

表2-5-5活塞环开口间隙及轴向间隙的规定值

外形	独一扇环心轴摩擦mm	二、道环轴上开距mm	3道环径向齿隙mm	连杆环开口子孔径mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一层说话0.4~0.6二道留孔0.35~0.35三条留口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	道留孔0.35~0.55二道张口0.5~0.7三条开口子0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	两道留孔0.30~0.45二道张嘴0.60~0.85几道收口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	道留孔0.35~0.59二道留孔0.60~0.8十八道留孔0.25~0.45

显示信息：各仪器汽缸环收口缝隙极致把控在2mm内。汽缸环载荷缝隙把控在  0.2mm之类为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。只要标记符号不清，须按图2-5-4中的图A或图B的安装，保持发动机活塞上的涡旋室对正喷油嘴另一方。(3) 按规程载荷（见表2-5-6）锁固连杆螺丝后，甩动曲轴需要协调性，切实保障连杆在连杆颈上都有O.lmm上述的轴上窜动量，并拨动高效灵敏。

▲柴油车火力发变频电动机产品警醒用户的提前准备：在安裝时候中，用常用的工具或干净的木板材托住连杆关键所在，避开碰伤缸套或连杆颈。表2-5-6各设备连杆地脚螺栓扭力

机器		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	首先次	50~80	50~70	60~80		60~90	60~80
	其多次	100~130	100~120	110~130	100~120	120~150	110~140
	三、次	160~190	190~270	180~270	150~230	180~200	160~200

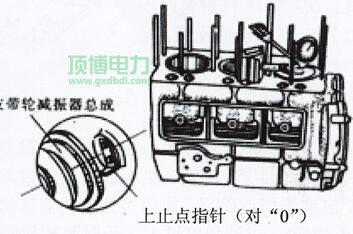

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  较正首先缸汽缸上止点刻度尺 把发动机活塞环件转到上止点时，用磁吸千分表对应检验各缸发动机活塞环件对缸体上三视图的超出量， 其结果为0.15～0.45 mm，各缸允差≤0.15mm。如在测量结果入出很大的，会 导致挥发室水比热容，以及会造发动机活塞环件打项表现。系统提示：关于只需换一小部分连杆时，可依照表2-5-2需要作适宜加配。需要面积大小 头允差值越亲近原连杆允差参考值好。
